Описание и технические характеристики
Трансформаторы силовые сухие трехфазные ТС(З)класса 0,66 кВ с естественным воздушным охлаждением предназначены для преобразования переменного трехфазного напряжения 380/660В в переменное трехфазное напряжение другого или равного номинала (12…660В).
Выпускаются в соответствии с ГОСТ 52719-2007. По способу защиты от поражения электрическим током трансформаторы относятся к классу I по ГОСТ 12.2.007.0-75. Режим работы трансформаторов — продолжительный.
• низкие потери в сердечнике (технология Unicore).
• стойкая к вибрациям кремнийорганическая изоляция.
• просты в обслуживании: требуется только визуальный осмотр и проверка соединений.
• изготовление трансформаторов с нестандартными значениями мощности, напряжений, габаритных размеров.
• адаптированы к работе в российских сетях.
Трансформаторы выпускаются в незащищенном (IP00) и защищенном (IP20) исполнениях.
Типы выпускаемых трансформаторов:
• Незащищенные
o ТС — незащищенный общего назначения;
o ТСР — незащищенный разделительный;
• Защищенные
o ТСЗ — защищенный общего назначения;
o ТСЗР — защищенный разделительный;
o ТСЗИ — защищенный для питания инструмента;
o ТСЗМ — защищенный многоцелевой.
Трансформаторы применяются для питания выпрямительных схем, станков и лифтов, электрического инструмента и других устройств трехфазным напряжением.
Разделительные трансформаторы ТСР, ТСЗР применяются в случаях, когда требуется разделение цепей с помощью усиленной изоляции. В частности, их применяют в сетях для устранения поражения электрическим током (например, при касании плохо изолированного корпуса прибора и заземленного предмета), так как вторичная обмотка разделительного трансформатора контакта с «землей» не имеет.
Номинальная мощность, кВА: 0,63; 1,6; 1,0; 2,5; 4,0; 6,0; 6,3; 10; 16; 20; 25; 30; 40; 63; 100; 160; 250; 400; 630
Напряжение ВН, В: 380/660
Напряжение НН, В: 12; 24; 36; 42; 127; 220; 380; 660
Класс нагревостойкости: F по ГОСТ 8865-93
Материал обмоток: Cu или Al
Схема и группа соединений: Y—Yн—0, Д—Yн—11
Возможно изготовление трансформаторов с регулировкой на стороне ВН (±2x2,5%; ±1х5%) и с расщепленными вторичными обмотками.

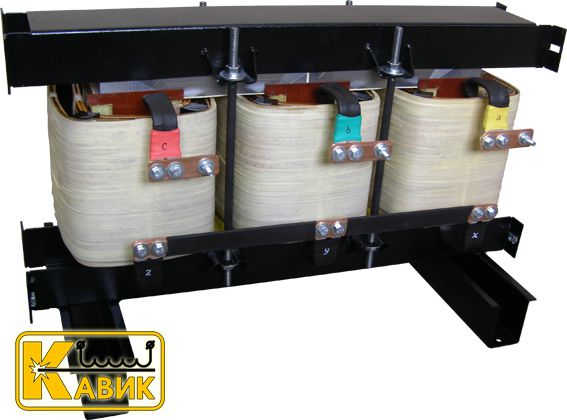

Трансформаторы состоят из замкнутого магнитопровода, медных или алюминиевых обмоток, отводов, клеммных колодок и защитного кожуха (для защищенного исполнения) и имеют стержневую конструкцию. Сердечники трансформатора изготавливаются по технологии UNICORE из анизотропной холоднокатанной электротехнической стали марки 3408-3409 толщиной 0,35 по ГОСТ 214271.1-83. Обмотки каждой фазы имеют две катушки (первичную и вторичную), изолированы стеклопластиком и пропитаны кремнийорганическим лаком.
Условия эксплуатации
• интервал температур от -45°С до +40°С;
• относительная влажность воздуха не более 80 при +15°С;
• высота над уровнем моря – 1000м;
• вид климатического исполнения – У (УХЛ, ХЛ) категории размещения 2 или 3 по ГОСТ 15150-69.
• окружающая среда невзрывоопасная, не содержащая пыли в концентрациях снижающих параметры трансформатора в недопустимых пределах.
• не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде.
• трансформаторы имеют стационарное исполнение (по условиям установки по месту работы). Допускается установка в пространстве только на горизонтальной плоскости.
